CDPT 35kV 630A 16kA trọn bộ - S&S/ Hàn Quốc

CẦU DAO PHỤ TẢI
Cách điện bằng khí SF6
Tổng quan về sản phẩm

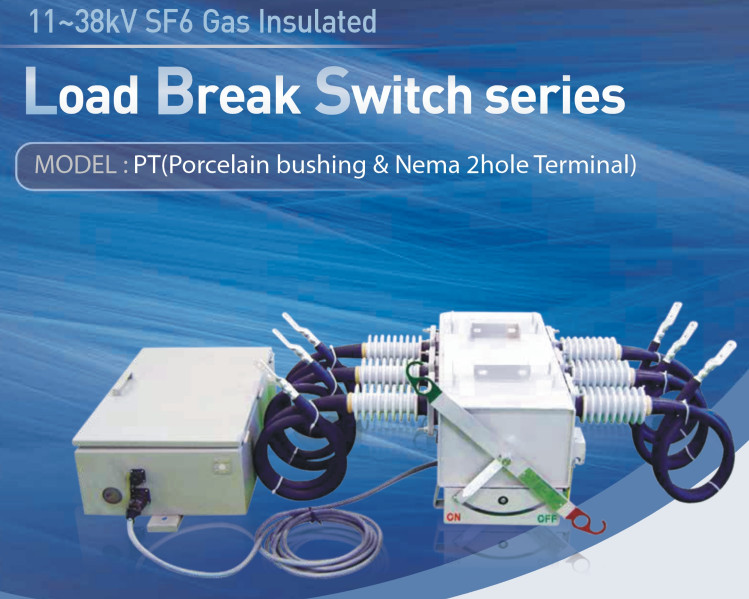

Dòng SGS là cầu dao phụ tải (LBS) 3 pha, cách điện khí SF6 được sử dụng cho lưới trên không
vận hành tại điện áp lên tới 25.8kV. Nó được thiết kế dựa trên nguyên tắc phun vật liệu mới để dập tắt hồ
quang điện của các đóng cắt đầy tải một cách nhanh chóng và hiệu quả.
Cầu dao đáp ứng nhu cầu vận hành không dầu và không cần bảo dưỡng với khí SF6, các bộ phận và thiết
bị liên quan được lắp đặt bên trong thùng thép không gỉ.
Cầu dao SGS có thể vận hành bằng tay và bằng điện để phù hợp với yêu cầu lưới nguồn của khách
hàng.
Ưu điểm của sản phẩm:
Thiết kế “Tất cả trong một” cho hệ thống
SCADA:
Loại tự động có thể được cấu hình như một cầu dao
điều khiển từ xa.
Các biến dòng chân sứ, cảm biến điện áp được tích
hợp sẵn trong thùng cầu dao. FRTU (tuỳchọn).
Độ bền và tuổi thọ cao:
Vỏ cầu dao bằng thép không gỉ dày hơn 3mm và được
hàn bằng quy trình TIG, quy trình đóng gói kép với
cao su EPDM.
Cấu trúc cơ khí đơn giản và mạnh mẽ.
Mô đun cơ cấu vận hành được đặt bên trong
thùng kín, và được bảo vệ khỏi sự xâm nhập và
ăn mòn của môi trường bên ngoài.
Các tiếp điểm chắc chắn đảm bảo tuổi thọ tiếp điểm cao.
Kết cấu vận hành độc lập, Đóng / Ngắt nhanh:
Với cơ chế lò xo đơn giản, kết cấu độc lập thao tác Đóng
– Ngắt một cách nhanh chóng.
Vận hành motor được kết hợp với tay cầm hoạt động, do
đó vận hành bằng tay luôn luôn sẵn sàng ngay cả khi
động cơ không đạt yêu cầu.
Khả năng cách điện và ngắt có độ tin cậy cao:
Thiết kế buồng hồ quang chuyên nghiệp và kinh nghiệm
bao gồm nguyên lý phun nhiên liệu thuần túy làm cho
thời gian hồ quang chỉ cần một nửa chu kỳ. chính vì điều
này, sự phân hủy khí SF6 bởi hồ quang là không đáng
kể và khả năng cách điện của khí SF6 không giảm trong
suốt thời gian hoạt động.
Tất cả các định mức cách điện và ngắt của cầu dao
được đảm bảo tại áp suất khí tối thiểu (0.05 MPa.G).
Cách điện tại điện áp định mức luôn được đảm bảo tại áp
suất khí quyển (0.0 MPa.G).
Các tiếp điểm chính được làm từ chất liệu chống hồ
quang ten-đồng đảm bảo thử nghiệm dòng đỉnh 5 lần và
200 lần thử nghiệm đóng cắt ở tải định mức.
Dao cắt cung cấp các tính năng sau:
Không bảo trì
Độ tin cậy cao
Dễ dàng lắp đặt với thiết kế hợp bộ
Các thiết bị an toàn (thiết bị liên động áp suất thấp, giảm
áp suất, khóa)


(r.m.s)/1sec
THÔNG SỐ KỸ THUẬT


(r.m.s)/1sec
THÔNG SỐ KỸ THUẬT


THÔNG SỐ KỸ THUẬT
RT-200P được tích hợp trong tủ điều khiển (Gắn trụ) Dao cắt tải (LBS) cách điện khí SF6 phân phối tự đông. Nó
nhận thông tin đo lường (3 pha dòng điện & điện áp) và thông tin trạng thái LBS, và đo dòng điện và điện áp, phát
hiện sự cố, ngắt dòng, đường dây có điện / mất điện, mất cân bằng, phân vùng tối ưu cho các hệ thống tự động và
điều khiển từ xa.
RT-200P giám sát không chỉ chất lượng điện của lưới phân phối, mà còn cung cấp hoạt động phân vùng trong
trường hợp sự cố xảy ra và tối thiểu vùng sự cố của lưới điện.
Tất cả các sự kiện xảy ra trên đường dây phân phối được lưu lại và cung cấp phân tích sự cố. Với việc sử dụng
giao thức DNP3.0, cung cấp trạng thái giám sát đến SCADA để vận hành LBS. Không chỉ giao thức DNP3.0, các
giao thức truyền thông khác cũng được cung cấp theo yêu cầu của người sử dụng.
Ngoài ra, việc điều khiển LBS bằng cách nhận tín hiệu điều khiển từ SCADA, cung cấp phân phối tự động và tối
thiểu một vùng bị sự cố.

RT-200P
(TỦ ĐIỀU KHIỂN TỪ XA – FRTU)
GIỚI THIỆU:
CHỨC NĂNG:
•

Ghi sự kiện theo thời gian lấy mẫu
Sự kiện sự cố / Sự kiện ngõ vào/ra / Sự kiện hệ thống / Sự kiện

Truy

Kích thước
Tủ điều khiển
Lắp đặt Thử nghiệm
Kết quả thử nghiệm nằm trong phạm vi cho phép được
cấp phép bởi Korea Laboratory Accreditation Scheme,
phòng thí nghiệm đã được Phòng Thử Nghiệm Phòng Thí
nghiệm Quốc tế công nhận
